Tutma Kovası Açma/Kapama Arıza Teşhis Kılavuzu Nedir: Kablosuz Uzaktan Kumanda, Hidrolik Valf Grupları ve Sızdırmazlık Sistemlerine-Derinlemesine Bir Bakış?

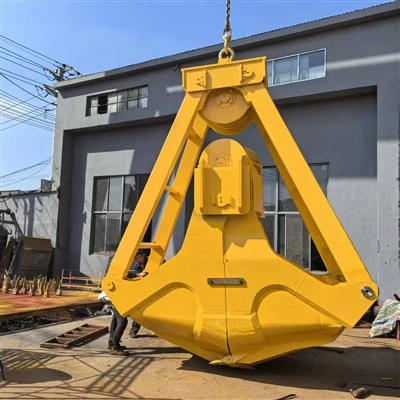

I:ENJUE uzaktan-kontrollü kepçemekanizma genellikle kepçe yaprakları, hidrolik silindirler, döner bağlantılar, hidrolik boru hatları, solenoid valf grupları, kablosuz uzaktan kumanda sistemi (verici ve alıcı) ve kilitleme silindirleri gibi bileşenlerden oluşur. Çalışma prensibi, kablosuz veya kablolu kumanda ile hidrolik silindirleri açılıp geri çekilmeye tahrik etmek, böylece kablosuz uzaktan kumandalı kepçe kepçesinin açılıp kapanmasını kontrol etmektir.

II. Yaygın Arıza Modları, Temel Nedenler ve Düzeltici Eylemler

Saha verilerine ve tipik arıza modellerinin mühendislik analizine dayanan bu bölüm, her arıza olgusunu sistematik olarak ele alır, altta yatan nedenlerini tanımlar ve eyleme geçirilebilir çözümler sunar.

Arıza 1: Radyo Uzaktan Kumanda Tutacağı Açılmıyor

Fenomen:Operatör uzaktan kumanda üzerindeki "AÇIK" düğmesine bastığında, tutma kovanları hiçbir yanıt vermiyor veya tamamen açılmadan sadece hafif bir titreme sergiliyor, bu da malzemelerin boşaltılamamasına veya toplanamamasına neden oluyor.

1.1 Pil Gücü Sistem Arızası - Alıcı veya Verici Pili Boşalmış veya Arızalı

Kök Neden Analizi:
Kablosuz uzaktan kumanda sistemi, operatör ile hidrolik valf grubu arasında komut aktarım bağlantısı görevi görür. Hem verici (el ünitesi) hem de alıcı (makineye-monte ünite) güç için dahili pillere ihtiyaç duyar. Akü voltajı çalışma eşiğinin altına düştüğünde:

Verici yeterli RF sinyal gücü çıkışı sağlayamıyor.

Alıcı, solenoid valflere enerji vermek için yeterli güce sahip değil (tipik olarak 0,5–1,5A tutma akımı ve ani akım için 1,5–3× nominal akım gerektirir).

Çevresel Faktörler:

Düşük sıcaklıklar (-40 derecenin altında):Pilin kimyasal aktivitesi azalır; gerçek kullanılabilir kapasite<60% of rated value.

Yüksek sıcaklıklar (40 derecenin üstünde):Hızlandırılmış iç yaşlanma, iç direnci artırarak yük altında voltaj düşmesine neden olur.

Düzeltici Faaliyetler:

Verici/alıcı pillerini düzenli olarak kontrol edin ve değiştirin (OEM-belirtilen şarj edilebilir pilleri kullanın).

Geçiş öncesi sinyal gücünü-ve pil seviyesi testlerini gerçekleştirin.

Belgelenmiş bir şarj yönetimi günlüğüyle yedek pilleri muhafaza edin (her 3 ayda bir kapasite testi yapılması önerilir).

Soğuk havalarda-çalışmalarda pilleri yalıtımlı kutularda saklayın ve bunları yalnızca kullanımdan hemen önce takın.

1.2 Kablo Bağlantısı Arızası - Akü ve Verici Arasındaki Kablolama veya Solenoid Valf Arızalı

Kök Neden Analizi:
Bu, iki kritik kablo yolunu içerir:
① Pil ile verici arasındaki güç kablosu;
② Alıcı çıkışı ile solenoid valf bobinleri arasındaki kontrol kablosu.

Sürekli mekanik titreşim, tekrarlanan kablo bükülmesi ve konektör yerleştirmeleri altında iletkenlerde yorulma kırılmaları meydana gelebilir veya konektör terminalleri oksitlenerek temas direncini onlarca hatta megaohm'a kadar artırabilir. Sonuç olarak, solenoid valfler yeterli ani akımı (tipik olarak 1,5–3x nominal akım) alamazlar ve bu da onları çalışmaz hale getirir.

Düzeltici Faaliyetler:

Akü çıkış voltajını ve solenoid bobin terminal voltajını ölçmek için dijital bir multimetre kullanın (normal: DC 24V ±%10).

Konektörleri yanık, oksidasyon veya pin geri çekilmesi açısından inceleyin; IP67-sınıfına sahip su geçirmez, titreşime dayanıklı konektörlerle değiştirin.

Kesme noktalarını belirlemek için her iletken segmentinde süreklilik testleri yapın; kıvrımlı ek yerleri ile onarın veya tüm kablo düzeneklerini değiştirin.

Mekanik hasarı en aza indirmek için aşınmaya- yatkın alanlara oluklu kablo kanalı veya naylon kablo taşıyıcıları takın.

1.3 Anten Sistemi Arızası - Anten Kurulu Değil, Kırık veya Besleme Kablosu Arızalı

Kök Neden Analizi:
Kablosuz uzak sistemler genellikle 433MHz veya 2,4GHz ISM bantlarında ve 100–200 metrelik görüş hattı iletişim aralıklarıyla çalışır. Anten, RF sinyal yayılımı ve alımı için kritik bir bileşendir:

Dikey olarak düzgün bir şekilde kurulmazsa veya yatay olarak konumlandırılırsa veya metal nesnelerle korunursa, etkili menzil<10 meters.

Bükülme yarıçapı 5× kablo çapından küçük olan besleme kabloları (50Ω koaksiyel), ezilme hasarı veya gevşek bağlantılar, yüksek VSWR'ye (Duran Gerilim Dalga Oranı) neden olur ve yayılan gücü<30% of normal.

Düzeltici Faaliyetler:

Verici anteninin tamamen uzatıldığını/dikildiğini ve ekipmana doğru yönlendirildiğini doğrulayın.

Alıcı antenini fiziksel hasar (çatlaklar, kırılmalar) açısından inceleyin ve tabanın güvenli bir şekilde monte edildiğinden emin olun.

Besleme kablosu zayıflamasını ve VSWR'yi kontrol etmek için bir anten analizörü veya spektrum analizörü kullanın (olmalıdır)<2.0); replace the feed cable assembly if abnormal.

Sahada birden fazla uzaktan kumanda ünitesi aynı anda çalıştığında, paraziti önlemek için farklı frekanslar veya kimlik kodları atayın.

1.4 Kepçe Pivot Noktalarında veya İtme Çubuğu Cıvata Bağlantılarında Mekanik Bağlama

Kök Neden Analizi:
uzaktan kumandalı kapmakAçma eylemi, kuvveti itme çubukları aracılığıyla her iki kovana ileten ve bunları sabit pivot noktaları etrafında dışarı doğru döndüren hidrolik silindir piston çubuğunun uzamasına dayanır. Bu kinematik zincir boyunca aşağıdaki bileşenler bağlanmaya karşı hassastır:

Pivot pimleri ve burçlar

İtme çubuğu uçlarında küresel kaymalı yataklar

Düzenli yağlama olmadığında, toz ve nem girişi aşındırıcı aşınmaya neden olarak demir oksit (pas) ve sert döküntü birikimine neden olur. Sürtünme direnci birkaç yüz Newton'dan (normal) birkaç bin Newton'a (arıza durumu) kadar artabilir. Silindir itme kuvveti bu artan direncin üstesinden gelemediğinde, kepçe tamamen açılmaz ve buna sıklıkla basınç artışı- da eşlik eder (sistem basıncı yükselir ancak hareket meydana gelmez).

Düzeltici Faaliyetler:

Tüm pivot noktalarına ve baskı çubuğu cıvatalarına haftalık olarak lityum-bazlı aşırı-basınç gresi (derece 00# veya 000#) uygulayın.

Burcu-pimlemek için-radyal açıklığı kontrol edin (normal: 0,1–0,3 mm); Boşluk 0,5 mm'yi aşarsa burçları değiştirin.

Taze gres uygulamadan önce gazyağı veya özel yağ gidericiler kullanarak pivot alanlarındaki birikmiş tozu ve korozyon kalıntılarını temizleyin.

Küresel yatakları aşırı oynama veya tutukluk açısından inceleyin; anormalse tüm yatak ünitesini değiştirin.

Arıza 2: Uzaktan Kumanda Tutma Kapanmıyor

Fenomen:Uzaktan kumandadaki "CLOSE" düğmesine basıldığında kabuk kapatma işlemi yapılmaz; Malzemeler tutulamaz, bu da işin tamamen durmasına neden olur.

2.1 Yön Valfı Arızası - Valf Makarası Açık Konumda Sıkışmış

Kök Neden Analizi:
Kepçenin açma/kapama hareketi, yağ akışını yönlendiren bir hidrolik yön valfi (tipik olarak 4 yollu, 3 konumlu bir solenoid valf veya oransal valf) tarafından kontrol edilir. Valf makarası aşağıdaki nedenlerden dolayı "AÇIK" konumda kalabilir:

Hidrolik yağ kirliliği (ISO 4406 18/16/13'ü aşan parçacık kirliliği).

Artık işleme çapakları.

Boşluk kaybına neden olan diferansiyel termal genleşme (makara ve manşon arasındaki termal genleşme katsayısı uyumsuzluğu).

Karakteristik semptom:Arıza, uzaktan kumandalı kavrama sistemi soğuduğunda (makara büzüştüğünde) geçici olarak düzelebilir, ancak yağ sıcaklığı yükseldikçe (örneğin, yağ sıcaklıklarının 70 dereceye + ulaştığı yaz operasyonları) "soğuk-iyi, sıcak-arıza" modelini izleyerek tekrarlanır.

Düzeltici Faaliyetler:

Yön valfini sökün; Makara yüzeyini çizilme, aşınma veya kaplama soyulması açısından inceleyin.

Makarayı 1000 kumlu veya daha ince zımpara kağıdıyla hafifçe cilalayın (veya makara düzeneğini tamamen değiştirin).

Valf gövdesi akış kanallarını iyice temizleyin; hidrolik yağı ve filtreleri değiştirin (filtre derecesi 10μm'den az veya eşit, 10 200'den büyük veya eşit).

Yağ temizliğini ISO 4406 16/14/11 dahilinde tutun (düzenli yağ numunesi alarak izleyin).

Sistem yağı sıcaklığını izleyin; sürekli olarak 65 dereceyi aşıyorsa ek bir yağ soğutucusu takın (hava-soğutmalı veya su-soğutmalı).

2.2 Acil Durum Kontrol Mekanizmasının Bağlanması

Kök Neden Analizi:
Çoğu uzaktan kumandalı kepçe, yön valfi makarasına mekanik olarak bağlanan bir acil durum manuel geçersiz kılma cihazı (örneğin, manuel tutamak veya acil durdurma) ile donatılmıştır. Bu mekanizma aşağıdaki nedenlerden dolayı "AÇIK" konumda sıkışıp kaldığında:

Korozyon veya pas oluşumu

Yabancı nesne girişi

Bahar yorgunluğu veya kırılması

Solenoid, elektrik enerjisinden bağımsız olarak - yerine mekanik olarak kilitlendiğinden makarayı kaydıramaz.

Düzeltici Faaliyetler:

Acil durum kolunun veya düğmesinin tamamen sıfırlama konumunda olduğunu doğrulayın; serbest hareketi onaylamak için manuel olarak birkaç kez çevirin.

Acil durum mekanizmasını sökün ve inceleyin; aşınmış alanları temizleyin ve-pas önleyici yağlama yağı uygulayın.

Check the return spring for fractures or fatigue (replace if free length deviates >Spesifikasyondan %5).

Güvenilir çalıştırma ve otomatik geri dönüş sağlamak için acil durum kontrol cihazında aylık işlevsel testler gerçekleştirin.

Arıza 3: Uzaktan Kumanda Tutacağı Kapandıktan Sonra Otomatik Olarak Açılıyor

Fenomen:Malzemeleri başarılı bir şekilde kapatıp kavradıktan sonra,uzaktan kumandalı kapmakKaldırma veya çevirme işlemleri sırasında operatör komutu olmadan kademeli olarak veya aniden açılır. Bu, malzemenin dökülmesine ve ciddi durumlarda ekipmanın hasar görmesine veya personelin ciddi şekilde yaralanmasına neden olur. Bu, güvenlikle-ilişkili en kritik arıza modudur.

3.1 Silindir Contası Sızıntısı

Kök Neden Analizi:
ENJUE uzaktan kumandalı tutma silindirleri çift etkili hidrolik aktüatörlerdir{0}. Uzaktan kumanda tutucusu kapatıldığında, piston-çubuğu tarafının kavrama kuvvetini sürdürmek için basıncı koruması gerekir. Piston contalarında (tipik olarak U-kap poliüretan veya kompozit contalar) aşağıdaki sorunlarla karşılaşılırsa:

Aşınma veya puanlama

Kesikler veya çentikler

Yaşlanma/sertleşme

"Dudak ters çevirme"

Yüksek-basınçlı yağ, piston-çubuğu bölmesinden piston bölmesine geçerek basınç düşüşüne ve kavrama kuvvetinin giderek kaybolmasına neden olur.

Conta arızasının başlıca nedenleri:

Yağ sıcaklığının 80 dereceyi aşması, elastomerik malzemelerin termal yaşlanmasını hızlandırır.

Yağdaki aşındırıcı parçacıklar (metalik aşınma kalıntıları) erozyona neden olur.

Aşırı strok konumlarında uzun süreli çalışma (sürekli yandan yükleme altında conta deformasyonu).

Kurulum hasarı (bükme, kesme veya yanlış yerleştirme).

Düzeltici Faaliyetler:

Silindir sızıntı testi yapın: kablosuz radyo uzaktan kumanda tutucusunu kapatın, tutma basıncı uygulayın ve piston kolu kaymasını ölçün (normal:<2 mm/min).

Silindiri sökün; conta setinin tamamını değiştirin (Parker, Merkel veya NOK'un yüksek-sıcaklık dereceli contalarını tercih edin).

Piston kolu yüzeyinde çizik, pas lekeleri veya krom kaplamanın soyulması olup olmadığını kontrol edin; Hasar görmüşse çubuğu yeniden-kromlayın veya değiştirin.

Gelecekte conta bozulmasını en aza indirmek için yağ temizliğini ve sıcaklığını kaynakta ele alın.

3.2 Silindirin İçinde-Çek Valf Sızıntısı

Kök Neden Analizi:
To maintain gripping force during pressure loss or hose rupture, the cylinder typically incorporates pilot-operated check valves or double hydraulic locks. When the poppet valve seat interface wears or traps debris, the seal becomes incomplete, allowing oil to bleed from the holding chamber at an excessive rate (>0,5 MPa/dak basınç düşüşü).

Düzeltici Faaliyetler:

Çek valf grubunu sökün; poppet'i-koltuk-arasındaki temas hattını inceleyin (temas desenini kontrol etmek için kırmızı kabloyu veya Prusya mavisini kullanın).

Yabancı parçacıkları veya karbon birikintilerini çıkarın; Onarılabilirse, valf yuvasını özel alıştırma aletleriyle alıştırın.

Popet ciddi şekilde aşınmışsa veya yatağın yuvarlaklığı-bozuksa-, çek valf kartuşunun tamamını değiştirin.

Ek bir basınç-tutma cihazı olarak bir akümülatör takmayı düşünün (bozulma durumunda basıncı otomatik olarak yeniler).

3.3 Valf Yuvası Sızıntısı (İç Sızıntı)

Kök Neden Analizi:
Valf makarası ile valf yatağı arasındaki aşırı boşluk (normal çalışma açıklığı: 3–8 μm) veya hasarlı yuva sızdırmazlık yüzeyleri, basınç portundan (P) çalışma portlarına (A/B) dahili sızıntıya neden olur. Dahili sızıntı pompanın akış dağıtımını aştığında sistem yeterli tutma basıncını sürdüremez veuzaktan kumandalı kapmakkendiliğinden açılır.

Düzeltici Faaliyetler:`

Silindir portlarını bloke edin ve valf basınç testi portlarındaki dahili sızıntıyı ölçün (karşılaştırma noktası: Nominal basınçta 40 mL/dak'ya eşit veya daha az).

Sızıntı spesifikasyonu aşarsa valf makarasını veya yön valfi grubunun tamamını değiştirin.

Tahliye vanası basınç ayarını kontrol edin (nominal sistem basıncına eşit olmalıdır); düşük ayarlanmışsa yeniden ayarlayın.

3.4 Boru Sızıntısı (Harici)

Kök Neden Analizi:
Yüksek-basınç hortumları, çelik borular ve bağlantı parçaları - dahil olmak üzere hidrolik borular -, uzun süreli servis sırasında yüksek-frekanslı basınç titreşimlerine maruz kalır. Başarısızlıklar şunları içerir:

Gevşek bağlantı parçaları

O-halka eskitme ve sıkıştırma seti

Hortumlarda-tel takviyesi yorulması

Aşındırıcı aşınma nedeniyle boru duvarının incelmesi

Titreşim- kaynaklı bağlantı gevşemesi (özellikle silindir portu bağlantılarında)

Düzeltici Faaliyetler:

Boruları yağ lekeleri veya damlama açısından görsel olarak inceleyin.

Yüksek-basınçlı bağlantılarda kabarcık testi yapmak için sızıntı tespit spreyi (sabun solüsyonu) kullanın.

Tüm bağlantı elemanlarını belirtilen torkla sıkın (ekipman bakım kılavuzuna bakın).

Eskimiş veya hasarlı hortumları değiştirin (önerilen: her 2 yılda bir önleyici değiştirme).

Titreşime bağlı gevşemeyi en aza indirmek için boru kelepçelerini ve desteklerini sıkılık açısından kontrol edin{0}.

Arıza 4: Kilitleme Silindiri Kayıyor - Piston Mili Kilitli Konumda Kalmıyor

Fenomen:Kilitleme silindiri (mekanik konum kilidi) amaçlanan konuma ulaştıktan sonra, piston çubuğu harici yük değişimi olmadan yavaşça geri çekilir, bu da kilit arızasına ve istenmeyen kilitlenme riskinin kalıcı olmasına neden olur.uzaktan kumandalı kapmakKonteynerin çevrilmesi sırasında açılma.

Silindir veya Boru Sistemindeki Hava (Havalandırma/Kavitasyon)

Kök Neden Analizi:
Hidrolik sisteme hava girişi şunlardan kaynaklanır:

İlk kurulum veya bakımdan sonra yetersiz kanama.

Sistem basıncı düştüğünde çözünmüş hava çöker (Henry Yasası: gaz çözünürlüğü basınç düşüşüyle ​​​​azalır).

Bağlantı parçaları veya silindir contaları yoluyla hava emişi (özellikle dönüş-hattı negatif-basınç bölgelerinde).

Şiddetli yağ köpürmesi (-köpüklenme önleyici katkı maddeleri tükendi veya düşük yağ seviyesi pompada kavitasyona neden oluyor).

Hava mevcut olduğunda, bir "gazlı yay" etkisi yaratır - sıkıştırılabilir hava kabarcıkları, sıkıştırma stroku sırasında enerji depolar ve tutma aşaması sırasında genişler. Bu, piston çubuğunun tipik olarak dakikada birkaç milimetrelik bir hızla geriye doğru "sürünmesine" neden olur ve sürünme hızı pozitiftir. sıcaklıkla ilişkilidir (sıcaklık arttıkça havanın genleşmesi hızlanır).

Daha da önemlisi, hava kirliliği hidrolik sıvının yığın modülünü azaltır (saf yağ için ~1,7×10³ MPa'dan<1.2×10³ MPa with 1% air by volume), severely degrading system rigidity and lock reliability.

Düzeltici Faaliyetler:

① Kapsamlı Sistem Tahliyesi gerçekleştirin (bu sırayı izleyin):

Konumlandırınuzaktan kumandalı kapmakgüvenli ve yüksüz bir durumda tutun ve hidrolik sistemi normal çalışma basıncına getirin.

Kilitleme silindiri piston çubuğunu en uç konumuna kadar tamamen uzatın ve basıncı 3-5 saniye koruyun.

Silindir üzerindeki hava alma vidasını (veya basınç testi bağlantısını) sürekli, kabarcıksız{0}bir yağ akışı ortaya çıkana kadar yavaşça gevşetin, ardından yeniden sıkın.

Hava alma noktasında hava kabarcığı görünmeyene kadar yukarıdaki döngüyü 3-5 kez tekrarlayın.

Kritik güvenlik notu:Ani yük düşüşlerini önlemek için bu prosedür-yüksüz koşullar altında gerçekleştirilmelidir.

② Hidrolik Yağ Durumunu Kontrol Edin:

Yağ seviyesinin gözetleme camının orta noktasında veya üzerinde olduğunu doğrulayın; Düşükse aynı-marka, aynı-sınıf hidrolik yağıyla doldurun.

Dönüş hattının yağ yüzeyinin altına batırıldığından emin olun (yağ darbesinin kabarcık oluşturmasını önlemek için).

Bir yağ örneği alın ve 24 saat bekletin; köpük tabakasının yüksekliği yağ yüzeyi yüksekliğinin 1/5'ini aşarsa, yağı değiştirin veya bir-köpüklenme önleyici madde ekleyin.

③ Sistem Sızdırmazlık Bütünlüğünü Denetleyin:

Pompa emme hattına odaklanın - bu bölüm negatif basınç altında çalışır; herhangi bir conta kusuru hava çekecektir.

Tüm bağlantı parçalarını ve silindir ucu{0}kapak contalarını duyulabilir "emme ıslığı" veya yağ bulanıklığı (havalandırmayı gösteren sütlü görünüm) açısından kontrol edin.

④ Önleyici Tedbirler:

İlk temizlemeden sonra düzenli bir boşaltma programı oluşturun (her 200 çalışma saatinde bir önerilir).

Hidrolik yağı sıcaklığını 30–55 derecelik optimum aralıkta tutun - Çok düşük olması yağın viskozitesini artırır (sızdırması zordur), çok yüksek olması oksidasyonu ve köpürmeyi hızlandırır.

III. Hızlı Arıza Teşhisi Akış Şeması

Saha bakım personelinin temel nedeni hızla bulmasına yardımcı olmak için şu mantıksal sırayı izleyin:

IV. Önleyici Bakım Programı

Yukarıdaki arıza modu analizine dayanarak aşağıdaki bakım aralıkları ve eylemler önerilir:
